Escaleras mecánicas MetroRise Transit - Solución de transporte público de alta resistencia 24/7

La guía completa de escaleras mecánicas: Diseño, funcionalidad y normas de seguridad

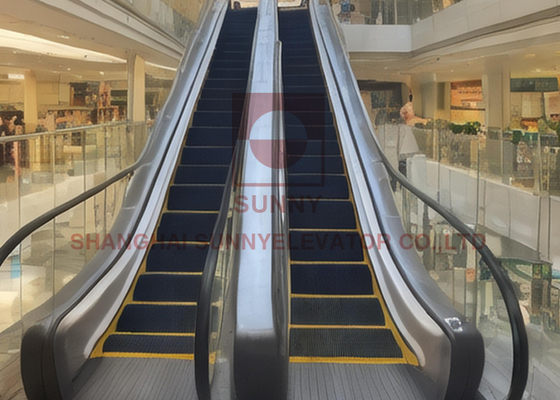

Las escaleras mecánicas se han convertido en una parte indispensable de la infraestructura urbana moderna, moviendo sin problemas a millones de personas diariamente en centros comerciales, aeropuertos, estaciones de metro y edificios públicos en todo el mundo. Esta guía completa explora la historia, las especificaciones técnicas, las características de seguridad y los desarrollos futuros de estas notables escaleras móviles.

Evolución histórica de las escaleras mecánicas

El concepto de la escalera mecánica se remonta a 1892, cuando Jesse Reno patentó el primer modelo funcional, inicialmente llamado "ascensor inclinado". La primera unidad operativa se instaló en el Old Iron Pier de Coney Island en la ciudad de Nueva York el 16 de enero de 1893. Esta versión primitiva transportaba pasajeros en una cinta transportadora en un ángulo de 25 grados a lo largo de solo siete pies, pero transportó a la impresionante cifra de 75.000 pasajeros durante su demostración de dos semanas 3.

Charles Seeberger mejoró más tarde el diseño con escalones horizontales, pasamanos y placas de peine, colaborando con Otis Elevator Company para exhibir la "Escalera mecánica" en la Exposición de París de 1900, donde ganó el primer premio. El nombre "Escalator" combinaba la palabra latina "scala" (escalones) con "elevator", aunque perdió el estatus de marca registrada en 1950 10. La tecnología llegó a China en 1935 cuando la tienda por departamentos Da Xin de Shanghai instaló dos escaleras mecánicas individuales Otis 10.

Especificaciones técnicas y parámetros de diseño

Las escaleras mecánicas modernas son sistemas electromecánicos sofisticados con requisitos de ingeniería precisos. La Norma Internacional ISO 9589:1994 EN establece dimensiones críticas de construcción para la instalación de escaleras mecánicas, incluyendo longitud, anchura, altura y ángulos de inclinación 5. Los parámetros técnicos clave incluyen:

Tabla de especificaciones estándar de escaleras mecánicas

Componentes mecánicos y funcionamiento

El mecanismo central de una escalera mecánica implica dos cadenas paralelas que se enrollan alrededor de cuatro conjuntos de piñones, con escalones unidos a las cadenas a través de una serie de rodillos. El sistema comprende:

1. Sistema de escalones: Escalones metálicos con diseños articulados que forman escaleras durante el ascenso/descenso y se aplanan en los puntos de entrada/salida. Cada escalón tiene dos juegos de ruedas que corren por pistas separadas 10.

2. Sistema de accionamiento: Un motor eléctrico (típicamente 100 HP) acciona el engranaje de accionamiento principal en la parte superior, moviendo los bucles de la cadena. Los diseños sin engranajes son cada vez más comunes 10.

3. Pasamanos: Cintas de goma que se mueven sincrónicamente con los escalones, impulsadas por el mismo mecanismo de accionamiento 10.

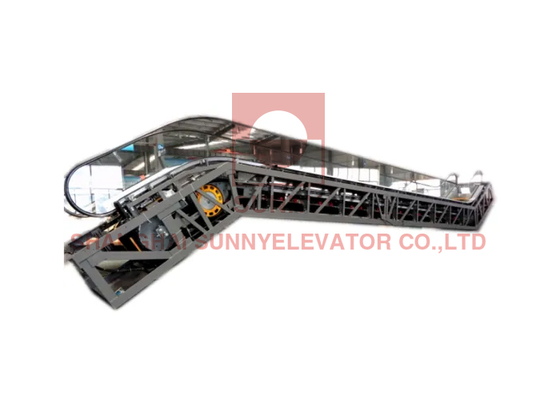

4. Armazón: La estructura estructural que soporta todos los componentes, generalmente de construcción de acero 2.

5. Sistemas de control: Las unidades modernas cuentan con controles de microprocesador con sensores de seguridad y capacidades de monitoreo remoto 2.

La magia reside en la configuración de las ruedas del escalón: las ruedas delanteras se conectan a la cadena de transmisión, mientras que las ruedas traseras siguen pistas separadas. Esta disposición mantiene la horizontalidad del escalón durante todo el recorrido, solo se aplana o se pliega en las terminales 10.

Innovaciones y normas de seguridad

La seguridad ha evolucionado dramáticamente desde las primeras escaleras mecánicas. ISO/TS 8103-6:2017 establece parámetros de seguridad globales (GESR) que cubren la integridad estructural, los sistemas eléctricos, la fiabilidad mecánica, la protección contra incendios y las interfaces hombre-máquina 7. Las características de seguridad clave incluyen:

• Protección anti-retroceso: Evita movimientos peligrosos hacia atrás durante la pérdida de energía 4

• Reguladores de sobrevelocidad: Monitorean y controlan la velocidad de los escalones 4

• Dispositivos de seguridad de placa de peine: Detectan obstrucciones en los puntos de entrada/salida

• Botones de parada de emergencia: Estratégicamente ubicados a lo largo de las balaustradas

• Cepillos de falda: Evitan que la ropa o las partes del cuerpo queden atrapadas 6

Preguntas frecuentes
1. ¿Son duraderos los cables de acero del ascensor?
El cable de acero del ascensor tiene disposiciones y requisitos especiales. La configuración no es solo para el cable de acero y la carga nominal, sino que también se considera el tamaño de la tracción, como resultado, la resistencia a la tracción del cable de acero es mayor que el peso del ascensor. El factor de seguridad está equipado con más de cuatro cables de acero. Por lo tanto, no se romperá al mismo tiempo.
2. ¿Es peligroso que se produzca un fallo de alimentación repentino durante el funcionamiento del ascensor?
Si ocurre, el ascensor se detendrá automáticamente debido al dispositivo de seguridad eléctrica y mecánica. En caso de fallo de alimentación, los frenos del ascensor se activarán automáticamente. Además, los departamentos de suministro de energía, como la interrupción planificada, también están operando con previo aviso.
3. ¿Nos haremos daño cuando se cierre repentinamente?
En el proceso de cierre, si las personas tocan la puerta del vestíbulo, la puerta del ascensor se reiniciará automáticamente sin ningún peligro. Con el interruptor anti-sujeción, una vez que se toca la puerta, esta acción de conmutación hace que el ascensor no se pueda cerrar e incluso se vuelva a abrir. Además, la fuerza de cierre también está disponible aquí.
4. ¿Cómo funciona el ascensor?
Los ascensores funcionan con un cable de contrapeso a través del accionamiento de tracción (tractor), haciendo subir y bajar en el riel guía.
5. ¿Es complicada la instalación de la escalera mecánica?
Creemos que las funciones de una escalera mecánica no son necesariamente proporcionales a la complejidad de la operación. Por lo tanto, las escaleras mecánicas diseñadas por nosotros aplican una estructura integrada, de modo que el equipo es más preciso y más eficiente y permite una puesta en marcha más fácil y conveniente.
6. ¿Tiene alguna certificación?
Sí, lo hacemos con los certificados ISO9001 / CCC / CE para usted.
