Cable de acero no galvanizado 6x19+IWR, 1570-1870MPa, 3-46mm, para elevación y arrastre, alta carga de rotura

Cable de acero sin galvanizar 6x19+IWR, 1570-1870MPa, 3-46mm, para elevación y arrastre, alta carga de rotura

1. Identificación del producto y estándares

• Nombre del producto: Cable de acero (sin galvanizar y galvanizado)

• Estándar: GB/T 20118-2006

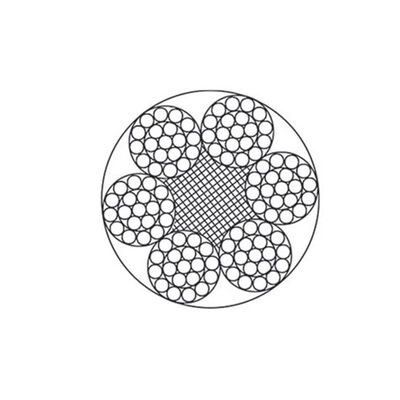

• Construcción: Hilo (por ejemplo, 6x19+FC, 6x19+IWS, 6x19+IWRC)

• Aplicación: Máquina de elevación, arrastre de redes de pesca, máquina de movimiento de acero caliente.

2. Especificaciones principales

• Diámetro nominal (mm): 3 a 46

• Peso aproximado (kg/100m): Varía según el tipo de núcleo (NF, SF, IWR)

• Resistencia a la tracción nominal (MPa): 1570, 1670, 1770, 1870

• Carga mínima de rotura (KN): La carga a la que se rompe el cable, categorizada por:

  • Núcleo de fibra (FC)

  • Núcleo de acero (IWR / IWS)

3. Tipos de núcleo

• NF: Núcleo de fibra natural

• SF: Núcleo de fibra sintética

• IWR: Núcleo de cable de acero independiente (Acero)

• IWS: Núcleo de hilo de acero independiente (Acero)

• FC: Núcleo de fibra

4. Nota de cálculo (de la nota al pie)

• Suma de fuerza mínima de rotura: Carga mínima de rotura × 1.226 (para núcleo de fibra) o × 1.321 (para núcleo de acero).

Ejemplo de puntos de datos (diámetro 3 mm):

• Peso: 3.16 kg (NF) / 3.10 kg (SF) / 3.60 kg (IWR)

• Carga mínima de rotura (1570 MPa): 4.34 KN (FC) / 4.69 KN (IWS)

• Carga mínima de rotura (1870 MPa): 5.17 KN (FC) / 5.59 KN (IWS)

Imágenes del producto
